Como montar um cabo Null Modem "Serial RS232" fêmea fêmea
Para montar o cabo você deverá ter:
- Dois conectores RS232 DB9 (Fêmea)
- Cabo UTP Cat5 (Cabo de Rede) ou de sua preferência
(Conector RS232 - DB9 - fêmea)
2 - Cabo de rede cat5 (utilizei este cabo)
(Cabo de rede Cat5)

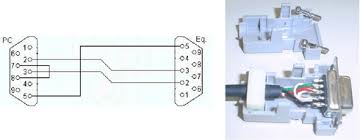

Esquema para montagem do cabo
Sequência para soldar os conectores
Pino - 5 ------------> 5
Pino - 2 ------------> 3
Pino - 3 ------------> 2
Pino - 7 ------------> 8
Pino - 8 ------------> 7
Pronto, agora é só seguir os passos acima e o cabo estará pronto para uso.
(Conector RS232 - DB9 - fêmea)
2 - Cabo de rede cat5 (utilizei este cabo)
(Cabo de rede Cat5)
Esquema para montagem do cabo
Sequência para soldar os conectores
Pino - 5 ------------> 5
Pino - 2 ------------> 3
Pino - 3 ------------> 2
Pino - 7 ------------> 8
Pino - 8 ------------> 7
Pronto, agora é só seguir os passos acima e o cabo estará pronto para uso.
